Фотография объекта - ТРК Мега Дыбенко

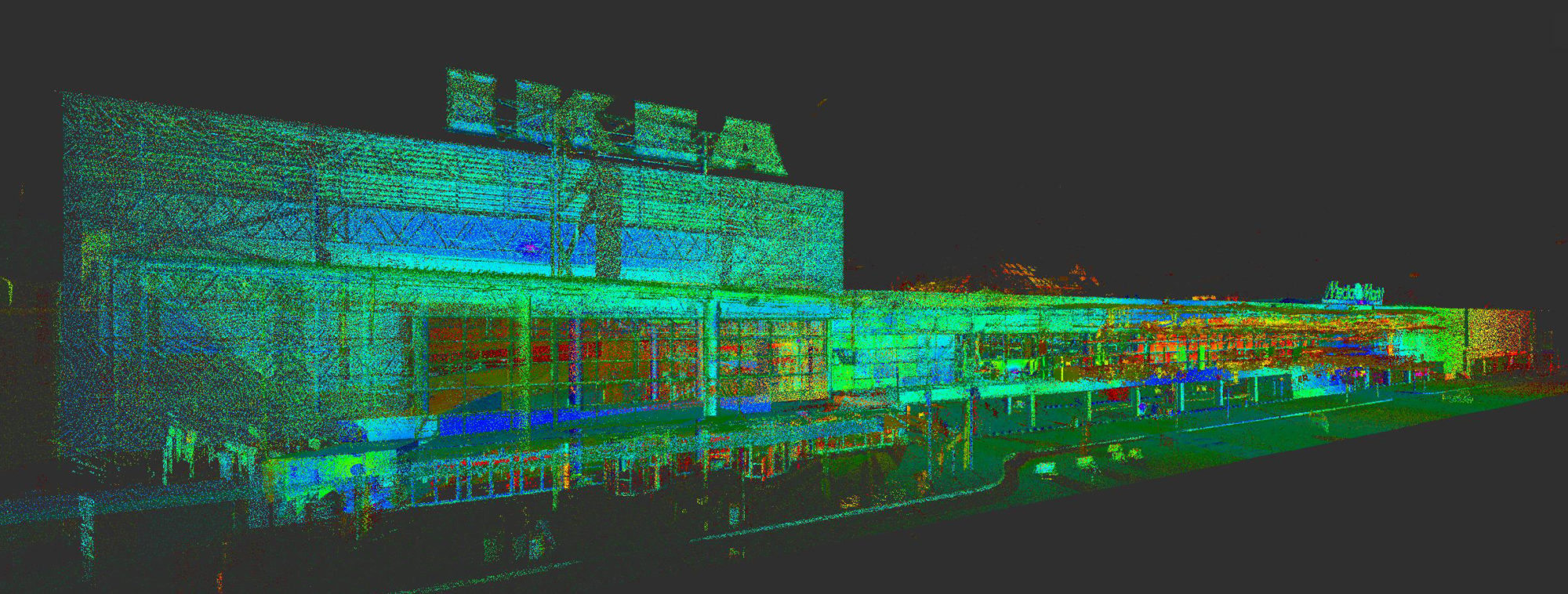

Облако точек - ТРК Мега Дыбенко

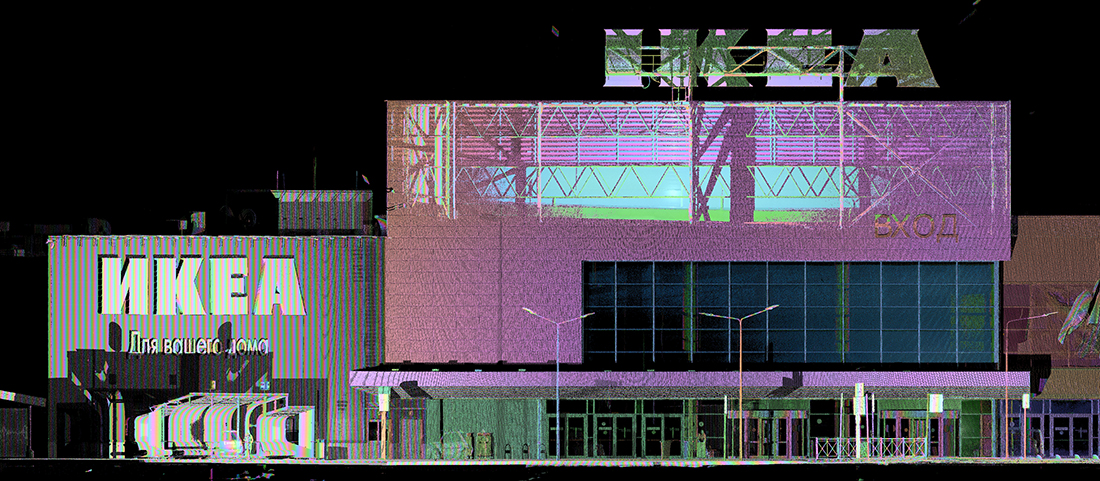

Облако точек - ТРК Мега Дыбенко 02
План металлических конструкций ТРК Мега Дыбенко
Обмерный чертеж фасада ТРК Мега Дыбенко

Обмерные работы

с помощью лазерного сканирования

Специалистами компании была выполнены обмерные работы для ИКЕА Мега Дыбенко в городе Санкт-Петербург. Специалисты компании выполнили работы методом наземного лазерного сканирования внутренних помещений, кровли, ферм отдельного участка ТРК «МЕГА Дыбенко» и комплексное инженерное обследование.

Целью обследования были:

  • Определение соответствия исполнительной документации Объекта фактическому выполнению.
  • Определение технического состояния здания, включая выявление дефектов и определение допускаемых нагрузок на основные несущие конструкции.
  • Получение исходных данных для разработки проектной документации реконструкции объекта

1 этап работ:

  • Наземное лазерное сканирование внутренних помещений, кровли, ферм.
  • Составление обмерных чертежей внутренних помещений, кровли, ферм.
  • Актуализация планового расположения инженерных систем.
  • Составление обмерных чертежей в цифровом виде с прозрачными гранями в трехмерном пространстве (объемное изображение).

2 этап работ — детальный осмотр конструкций с зарисовкой и фотофиксацией дефектов и повреждений, их характер, степень аварийности.

Заказчик ТРК «MEGA Дыбенко»
Адрес Ленинградская область, д. Кудрово, шоссе Мурманское 12км.
Результаты Поэтажные планы по зданию М 1:100, Разрезы по зданию М 1:100, Фасады М 1:100.
Оборудование лазерный сканер Leica ScanStation P50
